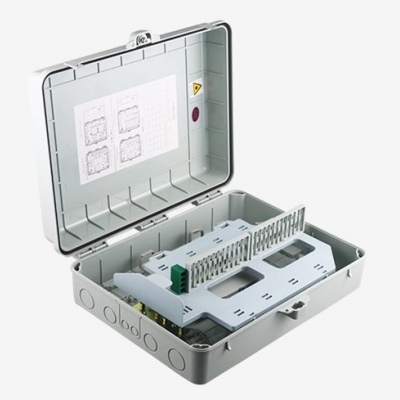

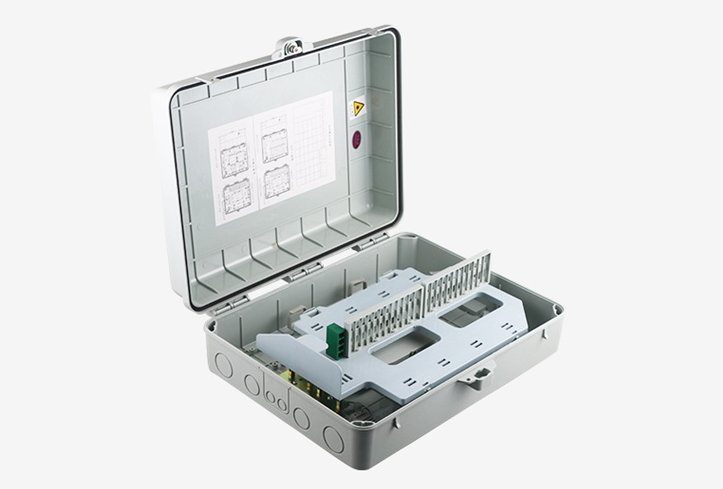

中国电信48芯光缆分线盒

¥200.00
量:
100
SMC64芯光缆分光箱 插片式光分路器箱 挂壁式64芯光缆分纤盒 72芯光缆分纤箱 挂壁式72芯光缆分纤盒 挂壁式72芯光分路器箱 中国电信64芯光缆分纤箱 中国移动64芯光分路器箱 8芯光缆分纤盒 12芯光缆分纤盒 24芯光缆分纤箱 16芯光分路器箱 32芯分光路器箱 FTTH光纤分纤箱

产品型号主缆熔接盘片容量(片)及颜色配线熔接盘容量(片)及颜色熔接盘片接续容量(芯)储纤用停车位

型号颜色数量排列方式

壁挂式二槽楼道光纤分纤箱(16芯)容量:1块24芯皮缆熔接盘 颜色:蓝色容量:1块12芯皮缆熔接盘 颜色:灰色24,12SC主缆:蓝色 配线: 灰色24组合式

壁挂式四槽楼道光纤分纤箱(32芯)容量:2块12,24芯直熔盘 颜色:蓝色容量:2块12芯皮缆熔接盘 颜色:灰色36,48SC主缆:蓝色 配线: 灰色48组合式

应用范围:

光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能;同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。用于配线间和设备间光缆的端接、使用和管理。

装配要求:

a) 楼道(室内,外)光纤分纤、配线箱应满足上下进缆的要求,箱体的顶部与底部各应配置4个进线孔,且光缆固定与保护装置应能满足4根光缆同时固定的需求。如单独使用下进缆,上部的进缆空需做密封处理。

b) 光纤熔接盘片应采用开启式,并且光缆熔接盘与皮缆熔接盘安装方式和尺寸要求一致。

c) 所有紧固件联结应牢固可靠,箱体密封条粘结应平整牢固。

d) 箱门开启角度不小于180o,门锁的启闭灵活可靠。

e) 光缆引入时其弯曲半径应大于光缆直径的15倍。

f) 光缆光纤在箱内布放时,不论在何处转弯,其曲率半径应不小于 30mm。

g) 蝶形引入光缆固定后的小弯曲半径不应小于10mm,在箱体内的预留长度不应小于0.5m。

h) 安装在光分插片盒内的光分路器应使用牢固的材料固定在盒体内,光分路器的性能指标必须符合 招标技术规范书的要求。

i) 光分插片使用的光纤活动连接器应为SC型,两个插头任意连接的插入损耗≤0.5dB,回波损耗>35dB,其性能指标应符合 YD,T 1272.3-2005《光纤活动连接器第3部分:SC型》的要求。光分路器上联端口使用的光纤活动连接器应为绿色,下联端口使用的光纤活动连接器应为蓝色,空闲端口不安装光纤活动连接器。

j) 楼道光纤配线箱内光纤的终端、熔接、存储,应在满容量范围内方便地成套配置。

j) 光分插片应采用模块化、集成化,楼道分光分纤盒内应无跳接。

l) 楼道光纤配线箱厂家应提供所采用分光器的厂家和规格型号,并提供进货证明。
